ITM.KIBTEK08: ÇAMLIBEL TRAFO MERKEZİ TEVZİAT PROJESİ

ÇAMLIBEL TM

Çamlıbel 132kV Trafo Merkezinde bulunan boş trafo fiderleri yerine ve trafo platformlarına donatılmak üzere 2 adet 132 / 23.02 kV 20/25MVA Güç Trafosu ve komple trafo fiderleri, Orta Gerilim Hücrelerinin bulunduğu bina bodrum katı ile birlikte 6.5 metre uzatılması ve mevcut 11kV Hücrelerin yanına 9 adet 24kV Metal Clad Hücresi (2 trafo giriş, 3 fider çıkış, 2 kapasitör fideri çıkış, bir ölçü ve bir yardımcı servis hücresi, tüm hücreler tam donanımlı olacak şekilde ), mevcut boş kapasitör çardağı içerisinde 2 adet 2400kVAr kapasitör gurubu, 22kV yardımcı servis trafosu malzemeleri temini ve montajı yapılmıştır. TM’de bulunan mevcut röle ve kumada kontrol odası içerisine bu yeni fiderlere ait kontrol ve röle panosu temin edilip idarenin gösterdiği yere kurulmuştur. Yeni düzenlenen fiderler mevcut KIB-TEK SCADA sistemine adapte edilmiştir. SCADA Sinyal Listesinde verilen tüm fonksiyonlar izlenip kontrol edilebilir şekilde teslim edilmiştir. Trafo merkezindeki tüm kazılar şaltın enerjili olması nedeni ile elde yapılmıştır.Proje kapsamında, proje çizimlerinde verilen haritalarda güzergahları gösterilen Çamlıbel TM-Geçitköy Pompa İstasyonu arası toplam 3850 metre kanal kazısı ve içerisine 7 adet (2x3Faz + 1 kablo yedek) 1x300mm2 18/30kV XLPE kablo (26950 metre kablo ) döşenmesi, Ayrıca Geçitköy Pompa İstasyonu-Güzelyalı pompa istasyonu arası 3000 metre kanal kazısı ve içerisine 4 adet (3Faz +1 kablo yedek) 1x95mm2 18/30kV XLPE kablo (12000 metre kablo ) döşenmesi işleri, kablo ve ek-başlık malzemeleri temini , kanal kazıları, kablo döşeme malzeme ve işçiliği, eklerin ve tüm başlıkların yapılması dahil KIB-TEK kablo döşeme esaslarına uygun şekilde yapılmıştır.

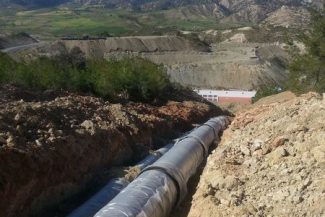

Çamlıbel TM-Geçitköy Pompa İstasyonu arası toplam 3850 metre kanal kazısı ve kablo döşenmesi işi ile birlikte 12 kıllı fiber kablo döşenmesi işi yapılmıştır. Fiber kablo, KKTC Telekominikasyon Dairesi kurallarına uygun şekilde 2” PVC boru içerisinde döşenecek ve yaklaşık her 90 metreye bir rogar yapılmıştır.
<strong>1.Etap İşler Teslim Süresi: 5 Ay</strong>
İşin aciliyeti nedeni ile 1. Etap İşlerde 1 adet 132 / 23.02 kV 20/25MVA Güç Trafosu ve komple trafo fideri, Orta Gerilim Hücrelerinin bulunduğu bina bodrum katı ile birlikte 6.5 metre uzatılması ve mevcut 11kV Hücrelerin yanına 9 adet 24kV Metal Clad Hücresi , bu yeni fidere ait kontrol ve röle panosu temin ve montajı yapılmıştır. Yeni kurulan kontrol ve röle panosu 2 trafo fiderine göre düzenlenerek, temin edilen pano üzerine trafo fiderine ait röleler ve diğer tüm sekonder techizat temin edilip donatılacaktır. Ayrıca Trafonun kademe ve fan kontollerinin yapılacağı ve gerilim regülatörlerinin de bulunduğu kontrol pansu temin edilip montajı yapılacaktır. Yeni düzenlenen tüm OG ve YG fiderler mevcut KIB-TEK SCADA sistemine adapte edilmiştir. 1.Etap kapsamında, Çamlıbel TM-Geçitköy Pompa İstasyonu arası toplam 3850 metre kanal kazısı ve içerisine 7 adet (2x3Faz + 1 kablo yedek) 1x300mm2 18/30kV XLPE kablo (26950 metre kablo) döşenmesi, Ayrıca Geçitköy Pompa İstasyonu-Güzelyalı pompa istasyonu arası 3000 metre kanal kazısı ve içerisine 4 adet (3Faz +1 kablo yedek) 1x95mm2 18/30kV XLPE kablo (12000 metre kablo ) döşenmesi işleri yapılmıştır.
<strong>2.Etap İşler Teslim Süresi: 10 Ay</strong>
2. Etap İşlerde 1 adet 132 / 23.02 kV 20/25MVA Güç Trafosu ve komple trafo fideri donatılacaktır. 2. Etapta kurulacak olan ikinci trafonun röle ve kontrolları 1. Etapta kurulan röle ve kumanda panosu üzerinden sağlanacak şekilde düzenlenmiştir. Ayrıca Trafonun kademe ve fan kontollerinin yapılacağı ve gerilim regülatörlerinin de bulunduğu kontrol pansu temin edilip montajı yapılmıştır. Mevcut boş kapasitör çardağı içerisinde 2 adet 2400kVAr kapasitör gurubu temini ve montajı yapılmıştır. Mevcut yardımcı servis trafosunun yanına 1 adet 22kV yardımcı servis trafosu temini ve montajı yapılıp 1. Etapta kurulan 24kV Metal clad yardımcı servis trafosu fiderine bağlantısı yapılmıştır. Mevcut ve yeni kurulacak yardımcı servis trafolarının AG çıkışları projede çizimlerinde gösterildiği gibi temin edilen change over panosuna girişleri yapılmıştır. Change over çıkışı AC yardımcı servis panosuna bağlanmıştır. Yeni düzenlenen tüm OG ve YG fiderler mevcut KIB-TEK SCADA sistemine adapte edilmiştir.
